工作環境 ：溫度:-10℃～+50℃，相對濕度≤95%（40℃±2℃無凝露）
工作電流 ：監視狀態:＜0.5mA 動作狀態:＜2.5mAV
工作指示：巡檢狀態巡檢指示燈約12秒閃爍一次;動作狀態輸入指示燈常亮
接線方式：二線制
終端負載：47K電阻
安裝方式：墻面明裝/模塊箱內
編碼類型：電子編碼型
執行標準：GB29364-2012《防火門監控器》
一、什么是輸入接口FJ-JS-303
FJ-JS-303型輸入接口（以下簡稱FJ-JS-303接口）為雙輸入接口，主要用于連接防火門監控器
二、輸入接口的應用場景
主要用于連接防火門監控器
三、輸入接口的功能特點
工作方式：無極性二線制
靜態電流：＜0.5mA3.動作電流：＜2.5mA
工作指示：巡檢狀態巡檢指示燈約12秒閃爍一次；動作狀態輸入指示燈常亮
使用環境：溫度：0°C～40°C；相對濕度：≤95%（40°C±2°C無凝露）
終端負載：47K電阻7.外型尺寸：86×86×41(mm)
重量：約120g

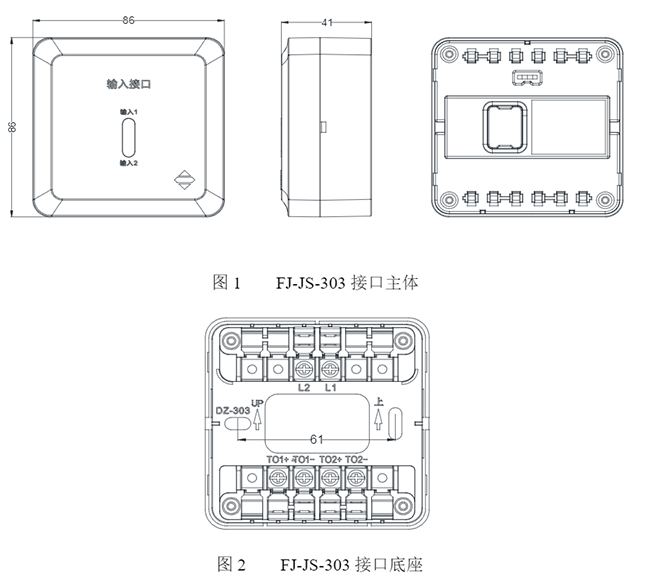

四、輸入接口尺寸圖
五、輸入接口的接線方式

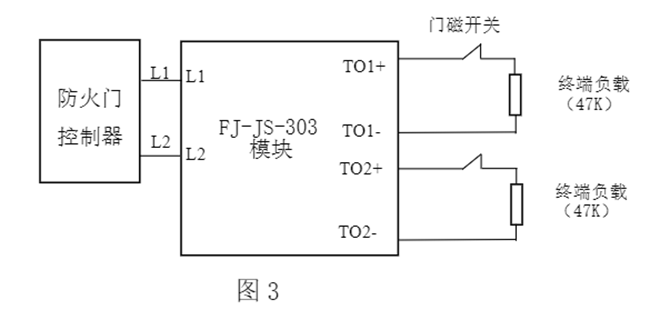

配接門磁開關設備，接線方法如圖3所示。此時反饋回路末端必需串接47K終端負載電阻。
