工作環境 ：溫度:-10℃～+50℃，相對濕度≤95%（40℃±2℃無凝露）
工作電流：靜態電流 總線電流:＜3.0mA；動態電流 總線電流:＜3.3mA
輸出控制接點容量 ：2A/DC30V
終端負載 ：47K電阻
外形尺寸：112*86*41mm(帶底座)
外殼材料顏色：ABS,白色
編碼方式：電子編碼方式，占用兩個連續總線地址，第二個編碼地址為第一個編碼地址加1
執行標準：GB29364-2012《防火門監控器》
一、什么是輸入/輸出接口FJ-KZJ-302
FJ-KZJ-302型輸入/輸出接口（以下簡稱FJ-KZJ-302接口），為雙輸入雙輸出接口，具有有兩個連續編碼地址，主要用于連接防火門監控設備。
二、輸入/輸出接口FJ-KZJ-302的應用場景
主要用于連接防火門監控設備。
三、輸入/輸出接口FJ-KZJ-302的功能特點
1. 工作方式：無極性二線制總線
2.靜態電流：總線電流：＜3.0mA；電源線電流：＜25mA
3.動作電流：總線電流：＜3.3mA；電源線電流：＜2.5mA
4.輸出控制接點容量：0.2A@DC30V
5.工作指示：巡檢狀態輸出指示燈約每12秒閃亮一次，啟動狀態輸出指示燈常亮；反饋狀態輸入指示燈常亮
6.編碼方式：電子編碼方式，占用兩個連續總線地址，第二個編碼地址為第一個編碼地址加1，第一個編碼地址范圍可在1～323之間任意設定
7.使用環境：溫度：-10°C～50°C；相對濕度：≤95%（40°C±2°C無凝露）
8.終端負載：47K電阻
9.重量：約220g
10.外型尺寸：112mm×86mm×41mm(帶底座)
11.外殼材料和顏色：ABS，白色

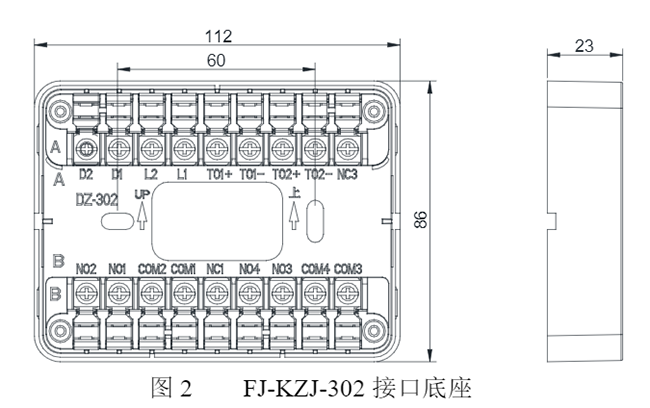

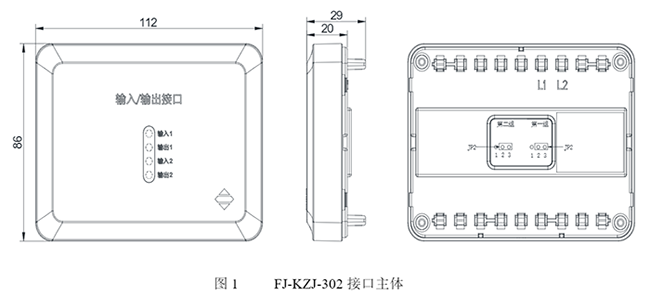

四、輸入/輸出接口FJ-KZJ-302尺寸圖
五、輸入/輸出接口FJ-KZJ-302的接線方式

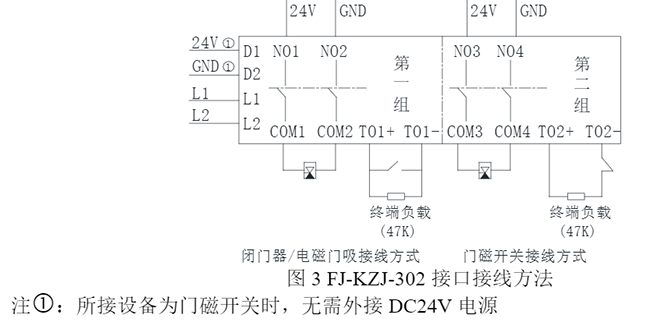

1) 輸入端檢線方式可設置為“常開檢線”、“常閉檢線”。“常開檢線”主要用于配接電動閉門器、電磁門吸、電磁釋放器；“常閉檢線”主要用于配接門磁開關，在配接門磁開關時輸入回路必須串接47K終端電阻；接線方法如圖3所示：
